उत्पाद अवलोकन
हैंडहेल्ड ट्रांसफार्मर डीसी प्रतिरोध परीक्षक एक अभिनव उत्पाद है। आकार में छोटा और हैंडहेल्ड ऑपरेशन के लिए डिज़ाइन किया गया, यह हल्का और ले जाने में आसान है। यह उपकरण न केवल ट्रांसफार्मर, वर्तमान ट्रांसफार्मर और रिएक्टर जैसे आगमनात्मक परीक्षण नमूनों को मापने के लिए उपयुक्त है, बल्कि बसबार, कंडक्टर और स्विच संपर्क जैसे प्रतिरोधक परीक्षण नमूनों के लिए भी उपयुक्त है। यह तेज़ परीक्षण गति और उच्च सटीकता प्रदान करता है।
उत्पाद विवरण
- स्वचालित रूप से या तो लिथियम {{0}आयन बैटरी या 220V AC पावर के अनुकूल हो जाता है; एक एकल चार्ज सैकड़ों ट्रांसफार्मर के डीसी प्रतिरोध के निरंतर परीक्षण की अनुमति देता है, जिससे परीक्षण प्रक्रिया सरल और सुविधाजनक हो जाती है।
- 10A की अधिकतम धारा और 25V की अधिकतम वोल्टेज के साथ छह वर्तमान आउटपुट स्तर प्रदान करता है; त्वरित और सुविधाजनक संचालन के लिए स्वचालित वर्तमान चयन की सुविधा।
- विस्तृत माप सीमा और उच्च सटीकता: 500 μΩ से 50 kΩ।
- इसमें एक प्रतिरोध तापमान रूपांतरण फ़ंक्शन शामिल है और वास्तविक समय में परीक्षण नमूनों के तापमान को मापने के लिए एक वैकल्पिक वायरलेस तापमान सेंसर मॉड्यूल का समर्थन करता है, जो प्रतिरोध रूपांतरण मूल्यों की सटीकता सुनिश्चित करता है।
- कई सुरक्षा कार्यों से सुसज्जित, जिसमें बैक {{0}ईएमएफ सुरक्षा, ओपन {{1}सर्किट सुरक्षा, पावर {{2}ऑफ सुरक्षा, और ओवरहीट अलार्म शामिल हैं।
- इसमें 5.6{{1}इंच की औद्योगिक-ग्रेड की उच्च चमक वाली रंगीन एलसीडी स्क्रीन है जो सीधी धूप में भी स्पष्ट रूप से दिखाई देती है।
- सुविधाजनक डेटा प्रिंटिंग के लिए एक बाहरी प्रिंटर से सुसज्जित।
- आंतरिक भंडारण और यूएसबी फ्लैश ड्राइव भंडारण दोनों का समर्थन करता है।
उत्पाद पैरामीटर
| मौजूदा | श्रेणी | मौजूदा | श्रेणी |
|
10A |
1mW-600mW |
0.5A |
2W-12W |
|
5A |
10mW-1.2W |
0.2A |
5W-30W |
|
2A |
20mW-3W |
20mA |
25W-300W |
नोट: ऊपर सूचीबद्ध श्रेणियों से बाहर की श्रेणियों के लिए, कृपया ऑटो-परीक्षण फ़ंक्शन का उपयोग करें।
2. परीक्षण सटीकता: 0.2% अधिकतम रिज़ॉल्यूशन: 0.1।
3. उपकरण में आसान संचालन के लिए चीनी मेनू संकेतों के साथ एक पूर्ण {{1}पारदर्शी बड़ी एलसीडी स्क्रीन है।
4. 2,000 परीक्षण रिकॉर्ड संग्रहीत करने में सक्षम बड़ी क्षमता वाली मेमोरी से सुसज्जित।
5. विद्युत आपूर्ति: आंतरिक बैटरी।
6. ऑपरेटिंग तापमान: -10 डिग्री से 40 डिग्री।
7. ऑपरेटिंग आर्द्रता: परिवेश आर्द्रता <80% आरएच।
उपकरण का वजन: 1 किलो

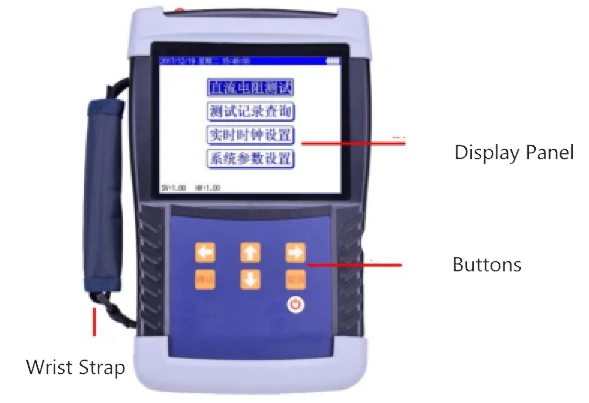

पैनल विवरण
| फ़ंक्शन मॉड्यूल | विवरण |
| परीक्षण कनेक्शन क्षेत्र | लाल और काले टर्मिनल ब्लॉक क्रमशः I+, U+, U-, और I- के अनुरूप हैं। परीक्षण लीड के दूसरे सिरों पर परीक्षण के तहत डिवाइस से कनेक्ट करने के लिए लाल और काले परीक्षण क्लैंप होते हैं। |
| एंटीना सॉकेट | वायरलेस तापमान माप सिग्नल प्राप्त करने के लिए यहां समर्पित रबर रॉड एंटीना कनेक्ट करें। |
| प्रदर्शन | 5.6{{1}इंच अतिरिक्त{{2}बड़ी औद्योगिक{{3}ग्रेड उच्च-चमक वाली रंगीन एलसीडी स्क्रीन, जो ऑपरेशन मेनू और परीक्षण परिणाम प्रदर्शित करती है। |
|
बटन |
यंत्र को चलाने के लिए उपयोग किया जाता है। "↑↓" बटन डेटा को नेविगेट करने या संशोधित करने के लिए "ऊपर/नीचे" कुंजी हैं; "←→" बटन डेटा को नेविगेट करने या संशोधित करने के लिए "बाएं/दाएं" कुंजी हैं; "पुष्टि करें" बटन वर्तमान ऑपरेशन की पुष्टि करता है; "रद्द करें" बटन वर्तमान ऑपरेशन को रद्द कर देता है। उपकरण को चालू या बंद करने के लिए दबाकर रखें। यदि कोई बटन नहीं दबाया जाता है, तो उपकरण 6 मिनट के बाद स्वचालित रूप से बंद हो जाएगा। |
| पावर स्विच | पूरी यूनिट के लिए मुख्य पावर स्विच। चालू करने के लिए "चालू" स्थिति पर और बंद करने के लिए "बंद" स्थिति पर स्लाइड करें। RS232 पोर्ट: बाहरी प्रिंटर से कनेक्ट होता है। |
| आरएस232 पोर्ट | किसी बाहरी प्रिंटर से कनेक्ट होता है |
| फ़ंक्शन मॉड्यूल | विवरण |
| इंधन का बंदरगाह: | डिवाइस को चार्ज करने के लिए उपकरण के समर्पित चार्जर का उपयोग करें। |
| यूएसबी पोर्ट | परीक्षण डेटा संग्रहीत करने के लिए बाहरी USB फ्लैश ड्राइव के लिए उपयोग किया जाता है; कृपया FAT या FAT32 में स्वरूपित USB फ्लैश ड्राइव का उपयोग करें। भंडारण प्रक्रिया के दौरान यूएसबी फ्लैश ड्राइव को न हटाएं। |
