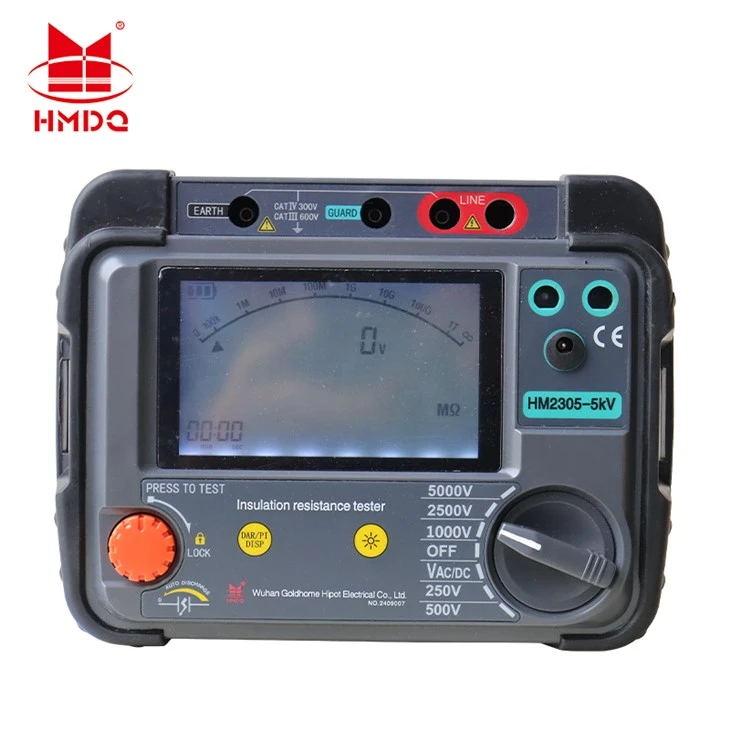

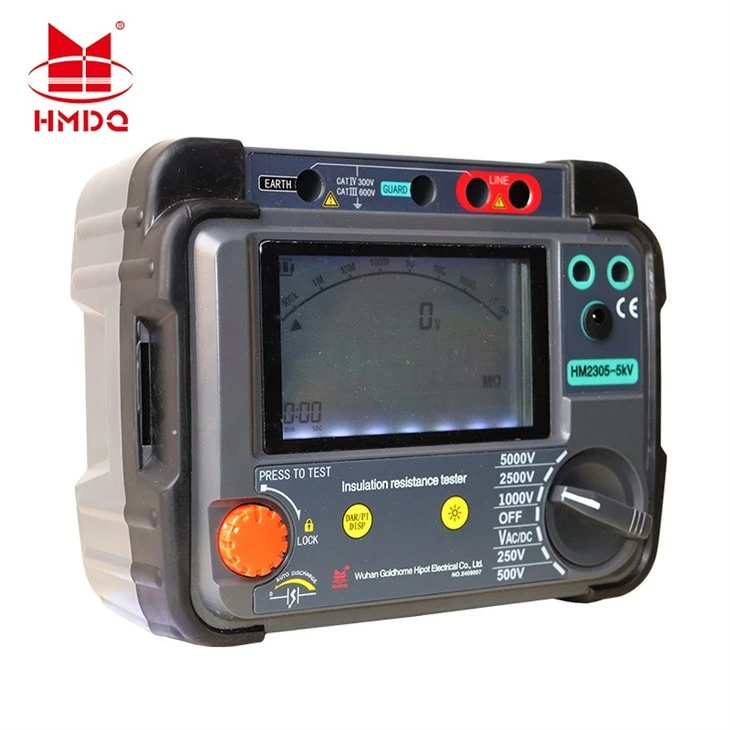

केबल इन्सुलेशन प्रतिरोध परीक्षक

● वोल्टेज का सामना करें: AC5160V(50/60Hz)5 सेकंड (विद्युत सर्किट और बाड़े के बीच)●इन्सुलेशन प्रतिरोध: 1000MΩ या अधिक/DC1000V (विद्युत सर्किट और बाड़े के बीच)●आयाम: 177(L) ×226(W) ×100(D)mm●वजन: ****:लगभग . 1.9किग्रा (बैटरी शामिल) ●पावर स्रोत: डीसी12वी: एलआर14(क्षारीय बैटरी आकार सी)x8पीसी

जांच भेजें

डाउनलोड करें

विवरण

तकनीकी पैरामीटर

उत्पाद वीडियो

एचएम2305 5केवी इन्सुलेशन प्रतिरोध परीक्षक विवरण वीडियो

उत्पाद सुविधाएँ

निम्नलिखित सुरक्षा मानकों को पूरा करने के लिए डिज़ाइन किया गया:
IEC 61010-1,-2-30 (CAT III 600V/CAT IV 300V प्रदूषण डिग्री 2)
आईईसी 61010-031 (हैंड-हेल्ड जांच के लिए आवश्यकताएँ)
ऑटो-डिस्चार्ज फ़ंक्शन के साथ
जब कैपेसिटिव लोड जैसे इन्सुलेशन प्रतिरोध को मापा जाता है, तो कैपेसिटिव सर्किट में संग्रहीत विद्युत आवेश माप के बाद स्वचालित रूप से डिस्चार्ज हो जाते हैं। वोल्टेज मॉनिटर पर डिस्चार्ज की जाँच की जा सकती है।
कम रोशनी वाले स्थान पर या रात के समय काम करने की सुविधा के लिए बैकलाइट फ़ंक्शन।
बार ग्राफ प्रदर्शन
श्रव्य और दृश्यमान लाइव सर्किट चेतावनी
ऑटो-पावर ऑफ फ़ंक्शन के साथ
यदि बैटरी पावर बचाने के लिए 10 मिनट तक कोई फ़ंक्शन परिवर्तन या बटन नहीं दबाया गया तो उपकरण स्वचालित रूप से बंद हो जाएगा।
पीआई (ध्रुवीकरण सूचकांक), डीएआर (डाइइलेक्ट्रिक अवशोषण अनुपात) का स्वचालित माप और प्रदर्शन

तकनीकी निर्देश

विनिर्देश

मापने की सीमा और सटीकता

(तापमान, आर्द्रता; 23±5 डिग्री, 45-75%आरएच)

【इन्सुलेशन प्रतिरोध परीक्षक】: ****रेटेड वोल्टेज	250V	500V	1000V	2500V	5000V
मापने की सीमा	0.1-100.0MΩ	0.1-99.9MΩ 80-1000MΩ	0.1-99.9MΩ 80-999MΩ 0.80-2.00GΩ	0.1-99.9MΩ 80-999MΩ 0.80-9.99GΩ 8．0-100.0GΩ	0.1-99.9MΩ 80-999MΩ 0.80-9.99GΩ 8.0-99.9GΩ 80-20000GΩ
प्रदर्शन सीमा	0.1~100.0 MΩ	0.1~1000 MΩ	0.1M~2.00 GΩ	0.1M~100.0 GΩ	0.1M~2000 GΩ
ओपन सर्किट वोल्टेज	DC250V +10% ,-10%	डीसी 500V + 20%,-10%	डीसी 1000V + 20%,-0%	डीसी 2500V +20%,-0%	DC5000V +20%,-0%
वर्तमान मूल्यांकित			1MΩ लोड के तहत 1mA~1.2mA	लोड के तहत 2.5MΩ 1mA~1.2mA	5MΩ 负荷时 1mA~1.2mA
शॉर्ट-सर्किट करंट	5mA±0.5mA
शुद्धता	±5%±3dgt				±5%±3dgt±20%

इन्सुलेशन प्रतिरोध रेंज के लिए वोल्टेज मॉनिटर

****:30 - 6000V (रिज़ॉल्यूशन 10 V): ±10%rdg±20V

इस मॉनिटर का उपयोग यह जांचने के लिए किया जाता है कि परीक्षण के तहत उपकरण में संग्रहीत विद्युत चार्ज डिस्चार्ज हो गए हैं या नहीं। एलसीडी पर मापा और प्रदर्शित वोल्टेज मान एक संदर्भ मान है। कृपया ध्यान दें कि जब उपकरण पर बाहरी एसी वोल्टेज लगाया जाता है तो संकेतित मान सही मान नहीं होता है।

【वोल्टेज माप सीमा】

	दिष्ट विद्युत धारा का वोल्टेज	एसी वोल्टेज
मापने की सीमा	±30-±600V	30-600V(50/60Hz)
संकल्प	1V
शुद्धता	±2%आरडीजी±3डीजीटी

डिस्प्ले: लिक्विड क्रिस्टल डिस्प्ले इन्सुलेशन प्रतिरोध रेंज: (अधिकतम 1200 गिनती) वीएसी/डीसी रेंज: (अधिकतम 630 गिनती) बार ग्राफ: अधिकतम 36 अंक डीएआर/पीआई मूल्य: अधिकतम 9.99 समय: अधिकतम 99.59

कम बैटरी चेतावनी: बैटरी प्रतीक (4 स्तरों में)

ओवररेंज संकेत: इन्सुलेशन प्रतिरोध रेंज पर "ओएल" चिह्न दिखाई देता है।

ऑटो{{0}रेंजिंग: रेंज ऊपरी रेंज में शिफ्ट होती है:1000 गिनती

रेंज निचली रेंज में स्थानांतरित हो जाती है: 80 गिनती

(केवल इन्सुलेशन प्रतिरोध रेंज पर)

स्वतः-पावर{{1}बंद: यदि 10 मिनट तक कोई स्विच या बटन संचालन नहीं होता है तो उपकरण बंद हो जाएगा। (यह फ़ंक्शन माप के दौरान काम नहीं करता है।)

ऊंचाई: 2000 मीटर या उससे कम

तापमान ＆ आर्द्रता सीमा (सटीकता की गारंटी):

23 डिग्री ±5 डिग्री/सापेक्षिक आर्द्रता 85% या उससे कम (कोई संक्षेपण नहीं)

ऑपरेटिंग तापमान ＆ आर्द्रता सीमा:

0 डिग्री से 40 डिग्री/सापेक्षिक आर्द्रता 85% या उससे कम (कोई संक्षेपण नहीं)

भंडारण तापमान＆आर्द्रता सीमा:

-20 डिग्री से ± 60%/ सापेक्ष आर्द्रता 75% या उससे कम (कोई संक्षेपण नहीं)

अधिभार संरक्षण: इन्सुलेशन प्रतिरोध रेंज: AC 1200V/10sec। वोल्टेज रेंज:AC720V/10sec.

वोल्टेज का सामना करें: AC5160V(50/60Hz)5sec.(विद्युत सर्किट और बाड़े के बीच)

इन्सुलेशन प्रतिरोध: 1000MΩ या अधिक/DC1000V (विद्युत सर्किट और बाड़े के बीच)

आयाम: 177(एल) ×226(डब्ल्यू) ×100(डी)मिमी

वज़न: ****:लगभग. 1.9किलो(बैटरी शामिल)

पावर स्रोत: DC12V: LR14 (क्षारीय बैटरी आकार C)x8pcs

वर्तमान खपत (आपूर्ति वोल्टेज के 12V पर प्रतिनिधि मान)

श्रेणी	250V	500V		1000V		2500V		5000V		वीएसी/डीसी
आउटपुट पर शॉर्ट-सर्किट	600mA									110mA
जब रेटेड करंट आउटपुट होता है	650mA/0.25MΩ		800mA/0.5MΩ		1000mA/1MΩ		1350mA/2.5MΩ		1350mA/5MΩ
ओपन सर्किट पर आउटपुट	40mA		40mA		50mA		80mA		150mA
खड़े रहो-साथ	25एमए
बैकलाइट चालू	40mA की वृद्धि
