HNBPXZ-2000kVA/500kVपरिवर्तनीय आवृत्ति अनुनाद परीक्षण प्रणाली: ट्रांसफार्मर परीक्षण उपकरण को अंतरराष्ट्रीय पहचान मिली
हाल ही में, बांग्लादेश के बिजली क्षेत्र का प्रतिनिधित्व करने वाले एक प्रतिनिधिमंडल ने निरीक्षण दौरे के लिए गोल्डहोम का दौरा किया और खरीदे गए HNBPXZ - 2000kVA/500kV चर आवृत्ति अनुनाद परीक्षण प्रणाली पर कारखाना स्वीकृति परीक्षण किया। कंपनी के महाप्रबंधक और तकनीकी टीम ने विशिष्ट आगंतुकों का गर्मजोशी से स्वागत किया। दोनों पक्ष उपकरण की तकनीकी विशिष्टताओं, अनुप्रयोग परिदृश्यों और भविष्य के सहयोग के अवसरों के संबंध में गहन चर्चा में लगे हुए हैं। इस स्वीकृति प्रक्रिया का सफल समापन यह दर्शाता है कि ट्रांसफार्मर परीक्षण उपकरण क्षेत्र में गुओडियन हुमेई की तकनीकी क्षमताओं ने एक बार फिर अंतरराष्ट्रीय बाजार में मान्यता प्राप्त कर ली है।

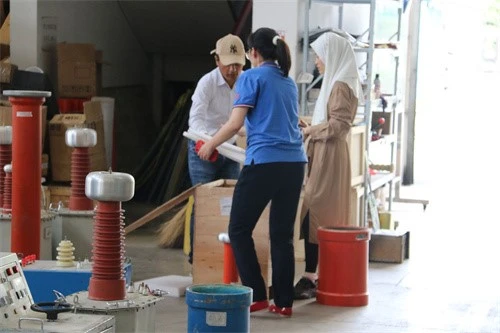

उत्पाद प्रदर्शनी हॉल और उच्च वोल्टेज परीक्षण सुविधा के भीतर, बांग्लादेशी प्रतिनिधिमंडल ने निर्यात के लिए निर्धारित HNBPXZ 2000kVA/500kV चर आवृत्ति अनुनाद परीक्षण सेट पर व्यापक कारखाना स्वीकृति परीक्षण किया। यह उपकरण गुओडियन हुमेई के मुख्य उत्पाद का प्रतिनिधित्व करता है, जिसे विशेष रूप से बड़े ट्रांसफार्मर (तेल - डूबे हुए और गैस - इंसुलेटेड ट्रांसफार्मर) और जीआईएस जैसे उच्च वोल्टेज विद्युत उपकरण के एसी झेलने वाले वोल्टेज परीक्षण के लिए इंजीनियर किया गया है।
उपकरण असेंबली चरण के दौरान, इंजीनियरों ने साइट पर रिएक्टरों के संयोजन कनेक्शन का प्रदर्शन किया। 500kV वोल्टेज स्तर के लिए परीक्षण आवश्यकताओं को पूरा करने के लिए, कई उच्च {{3}वोल्टेज रिएक्टरों को 'समानांतर{4}}फिर{5}}श्रृंखला' कॉन्फ़िगरेशन का उपयोग करके जोड़ा गया था। सिस्टम का संचालन करते समय, इंजीनियर ने समझाया: 'रिएक्टर सूखी एपॉक्सी राल वैक्यूम कास्टिंग तकनीक का उपयोग करते हैं, जो उत्कृष्ट इंटरलेयर इन्सुलेशन गुण प्रदान करते हैं। प्रत्येक रिएक्टर 40 से अधिक का गुणवत्ता कारक (Q-मान) प्राप्त करता है। विभिन्न श्रृंखलाओं-समानांतर संयोजनों के माध्यम से, हम विभिन्न वोल्टेज रेटिंग और कैपेसिटेंस में परीक्षण नमूनों को समायोजित कर सकते हैं।'
सिस्टम कमीशनिंग के दौरान, इंजीनियर ने स्वचालित फ़्रीक्वेंसी स्वीपिंग शुरू करते हुए, वेरिएबल -फ़्रीक्वेंसी कंट्रोल कैबिनेट को सक्रिय किया। टचस्क्रीन इंटरफ़ेस वास्तविक समय आवृत्ति, वोल्टेज, करंट और Q कारक वक्र प्रदर्शित करता है। 35 सेकंड के भीतर, सिस्टम ने स्वचालित रूप से 148.7 हर्ट्ज पर अनुनाद बिंदु का पता लगाया और स्थिर परीक्षण वोल्टेज आउटपुट बनाए रखा। ग्राहक प्रतिनिधिमंडल के तकनीकी नेतृत्व ने स्वचालित ट्यूनिंग की गति और परिशुद्धता पर संतुष्टि व्यक्त करते हुए स्क्रीन पर मौजूद डेटा का सावधानीपूर्वक सत्यापन किया।
वोल्टेज झेलने के प्रदर्शन के दौरान, इंजीनियरों ने IEC 60060 और GB/T 16927 मानकों का पालन करते हुए परीक्षण वोल्टेज को 500kV और झेलने का समय 1 मिनट पर सेट किया। 'स्टार्ट' बटन दबाने पर, वोल्टेज लगातार निर्धारित मूल्य तक बढ़ गया, जिससे विरूपण के बिना एक स्थिर तरंग प्रदर्शित हुई, जबकि लीकेज करंट की निगरानी सामान्य मापदंडों के भीतर रही। ग्राहक प्रतिनिधिमंडल के सदस्यों ने समय-समय पर कैमरों के साथ मुख्य डेटा कैप्चर करते हुए, पूरे इंस्ट्रूमेंटेशन की बारीकी से निगरानी की। एक मिनट के बाद, उपकरण स्वचालित रूप से शून्य हो गया, जिससे परीक्षण सफलतापूर्वक संपन्न हुआ।
सुरक्षात्मक कार्यों का सत्यापन एक महत्वपूर्ण स्वीकृति चरण का गठन किया। इंजीनियरों ने परीक्षण नमूने पर एक फ्लैशओवर गलती का अनुकरण किया, जिससे उपकरण को श्रव्य और दृश्य अलार्म को ट्रिगर करते हुए मिलीसेकंड के भीतर स्वचालित रूप से उच्च वोल्टेज आउटपुट को बाधित करने के लिए प्रेरित किया गया। क्लाइंट ने बार-बार डिवाइस की ओवरवॉल्टेज, ओवरकरंट और फ्लैशओवर सुरक्षा क्षमताओं की पुष्टि की, इसके सुरक्षा प्रदर्शन के लिए उच्च प्रशंसा व्यक्त की।
मुख्य घटक और संचालन सिद्धांत
उपकरण में चार प्रमुख अनुभाग शामिल हैं:
- फ़्रीक्वेंसी रूपांतरण नियंत्रण कैबिनेट: 380V मेन पावर को चर आवृत्ति और वोल्टेज के समायोज्य साइनसॉइडल तरंग रूपों में परिवर्तित करता है, जो पूरे सिस्टम को आपूर्ति करता है। DSP+FPGA आर्किटेक्चर का उपयोग करके, यह 0.01Hz तक आवृत्ति रिज़ॉल्यूशन प्राप्त करता है।
- उत्तेजना ट्रांसफार्मर: गुंजयमान सर्किट से मेल खाते हुए, चर आवृत्ति बिजली की आपूर्ति से वोल्टेज को उचित परीक्षण वोल्टेज तक बढ़ा देता है।
- उच्च -वोल्टेज रिएक्टर बैंक: अनुनाद सर्किट का मुख्य घटक। विभिन्न वोल्टेज स्तर की आवश्यकताओं को पूरा करने के लिए एकाधिक रिएक्टरों का उपयोग समानांतर या श्रृंखला में किया जा सकता है।
- कैपेसिटिव वोल्टेज डिवाइडर: परीक्षण नमूने में गुंजयमान वोल्टेज को लगातार मापता है और ओवरवॉल्टेज सुरक्षा सिग्नल उत्पन्न करता है।
एक राष्ट्रीय उच्च तकनीकी उद्यम के रूप में,गोल्डहोम2008 में अपनी स्थापना के बाद से उच्च वोल्टेज परीक्षण में विशेषज्ञता हासिल की है। 10,000 वर्ग मीटर से अधिक फैक्ट्री स्थान के साथ, कंपनी के पास 45 से अधिक पेटेंट प्रौद्योगिकियां और 10 से अधिक सॉफ्टवेयर कॉपीराइट हैं। कंपनी उच्च वोल्टेज बिजली परीक्षण उपकरण और परीक्षण सेवाओं के प्रदाता के एक राष्ट्रीय स्तर पर प्रसिद्ध निर्माता के रूप में विकसित हुई है। श्रृंखला गुंजयमान प्रौद्योगिकी क्षेत्र के भीतर, इसके उत्पाद पोर्टफोलियो में तीन प्रमुख श्रृंखलाएं शामिल हैं: पावर फ्रीक्वेंसी श्रृंखला गुंजयमान, आवृत्ति -संग्राहक श्रृंखला गुंजयमान, और चर अधिष्ठापन श्रृंखला गुंजयमान। 10kV से 1000kV तक वोल्टेज स्तर को कवर करते हुए, ये समाधान बिजली प्रणालियों, रेल पारगमन, पेट्रोकेमिकल्स और धातुकर्म खनन सहित उद्योगों में परीक्षण आवश्यकताओं को पूरा करते हैं। 2025 में, कंपनी ने उच्च वोल्टेज डिवाइडर इंस्टॉलेशन संरचनाओं सहित कई पेटेंट हासिल किए, जिससे इसके तकनीकी नेतृत्व को और मजबूत किया गया।
