उच्च- और निम्न-वोल्टेज स्विचगियर व्यापक परीक्षण बेंच:इंटीग्रेटेड मल्टी-सोर्स टेस्टिंग पावर सुरक्षा को बढ़ाती है
बिजली प्रणालियों की मुख्य नियंत्रण इकाइयों के रूप में, शिपमेंट से पहले उच्च और निम्न वोल्टेज स्विचगियर का पावर ऑन प्रदर्शन परीक्षण सीधे ग्रिड संचालन की सुरक्षा और विश्वसनीयता को प्रभावित करता है। उच्च और निम्न वोल्टेज स्विचगियर के लिए व्यापक परीक्षण बेंच एक विशेष परीक्षण उपकरण है जिसे विशेष रूप से इस उद्देश्य के लिए डिज़ाइन किया गया है, जो फ़ैक्टरी स्वीकृति परीक्षण, सत्यापन के बाद रखरखाव शक्ति और रिले सुरक्षा प्रणाली अंशांकन जैसे परिदृश्यों में महत्वपूर्ण भूमिका निभाता है।
निम्नलिखित विश्लेषण चार दृष्टिकोणों से इस परीक्षण बेंच की मुख्य विशेषताओं की जांच करता है।
I. इंटीग्रेटेड मल्टी-सोर्स पावर सप्लाई सिस्टम
उच्च और निम्न वोल्टेज स्विचगियर के लिए व्यापक परीक्षण बेंच की सबसे उल्लेखनीय विशेषता एक ही इकाई में कई समायोज्य और निश्चित एसी और डीसी बिजली आपूर्ति का एकीकरण है। मानक कॉन्फ़िगरेशन में एक निश्चित तीन चरण AC 100V आउटपुट, एक तीन चरण AC 0–10A समायोज्य आउटपुट (＜100V), 0–400V (वर्तमान) का एक AC ऑपरेटिंग वोल्टेज आउटपुट शामिल है<10A at 220V), DC operating voltage output of 0–260 V, DC closing power supply of 0–300 V (rated current 100 A, short-time operating current 300 A), as well as fixed single-phase AC 220 V and three-phase AC 380 V outputs. This multi-source output design enables a single unit to meet the testing requirements for various operating conditions of switchgear, eliminating the need to switch connections between multiple discrete instruments and significantly shortening the comprehensive testing cycle.
द्वितीय. उच्च -सटीक मापन और बुद्धिमान नियंत्रण
माप सटीकता के संदर्भ में, उच्च - और निम्न {{1} वोल्टेज स्विचगियर के लिए व्यापक परीक्षण बेंच उच्च - सटीक डिजिटल मीटर का उपयोग करती है, जो वोल्टमीटर, एमीटर और वाटमीटर जैसे माप उपकरणों को एकीकृत करती है। तीन चरण एमीटर से सुसज्जित, यह रूपांतरण के बिना परीक्षण धाराओं को सीधे पढ़ने की अनुमति देता है, स्पष्ट और संक्षिप्त परीक्षण डेटा प्रदान करता है। आधुनिक मॉडल में डिजिटल सिग्नल प्रोसेसर (डीएसपी) के साथ युग्मित 16{7}}बिट उच्च परिशुद्धता एडीसी चिप्स भी शामिल हैं, जो ±0.5% की वोल्टेज माप सटीकता और ±1% की वर्तमान माप सटीकता प्राप्त करते हैं, जो पारंपरिक एनालॉग उपकरणों की तुलना में डेटा अधिग्रहण दक्षता में 80% सुधार का प्रतिनिधित्व करता है। नियंत्रण प्रणाली परीक्षण प्रक्रिया और स्वचालित डेटा अधिग्रहण का सटीक नियंत्रण सुनिश्चित करने के लिए कंप्यूटर या पीएलसी प्रोग्रामिंग का उपयोग करती है, जिसके परिणामस्वरूप उच्च स्तर का स्वचालन होता है।
तृतीय. स्वचालित डेटा प्रोसेसिंग और रिपोर्ट जनरेशन
उच्च- और निम्न{1}वोल्टेज स्विचगियर के लिए व्यापक परीक्षण बेंच एक कंप्यूटर आधारित डेटा प्रोसेसिंग प्रणाली से सुसज्जित है जो वास्तविक समय में परीक्षण डेटा की निगरानी और रिकॉर्डिंग करने में सक्षम है। परीक्षण डेटा का विश्लेषण और प्रसंस्करण करके, यह स्वचालित रूप से परीक्षण परिणाम और मूल्यांकन रिपोर्ट उत्पन्न करता है। यह स्वचालित डेटा प्रोसेसिंग क्षमता न केवल मैन्युअल रिकॉर्डिंग से त्रुटियों को समाप्त करती है, बल्कि परीक्षण डेटा की ट्रैसेबिलिटी भी सुनिश्चित करती है, जिससे उपकरण प्रदर्शन रिकॉर्ड की स्थापना और दीर्घकालिक प्रवृत्ति विश्लेषण की सुविधा मिलती है।
चतुर्थ. बहु-परत सुरक्षा संरक्षण तंत्र
उच्च और निम्न वोल्टेज स्विचगियर के लिए व्यापक परीक्षण बेंच के लिए सुरक्षा सुरक्षा मुख्य डिज़ाइन विचारों में से एक है। रेगुलेटर को जलने से बचाने के लिए उपकरण वोल्टेज (और करंट) बढ़ाने के लिए स्वतंत्र ट्रांसफार्मर और वोल्टेज रेगुलेटर का उपयोग करता है। प्राथमिक सुरक्षा के लिए, प्रत्येक सर्किट स्वतंत्र रूप से एक लघु सर्किट ब्रेकर (एमसीबी) से सुसज्जित है; द्वितीयक सुरक्षा 20 एमएस से कम प्रतिक्रिया समय के साथ डिजिटल ओवरकरंट सुरक्षा को नियोजित करती है; तृतीयक सुरक्षा में तापमान निगरानी और स्वचालित लोड शेडिंग कार्य शामिल हैं। इनपुट/आउटपुट सर्किट 100 MΩ से अधिक या उसके बराबर के इन्सुलेशन प्रतिरोध के साथ एक दोहरे अलगाव ट्रांसफार्मर डिजाइन को नियोजित करते हैं और बिना ब्रेकडाउन के 60 सेकंड के लिए 2500 V AC के वोल्टेज परीक्षण का सामना करते हैं। इसके अतिरिक्त, सिस्टम सुरक्षित और विश्वसनीय ग्राउंड फॉल्ट सर्किट इंटरप्टर्स (जीएफसीआई) से सुसज्जित है, जो उत्पाद के सुरक्षा प्रदर्शन को महत्वपूर्ण रूप से बढ़ाता है।
गोल्डहोम: उच्च वोल्टेज परीक्षण क्षेत्र के लिए समर्पित एक प्रौद्योगिकी अग्रणी
गोल्डहोम हिपोट2008 में स्थापित और वुहान आर्थिक और तकनीकी विकास क्षेत्र में स्थित, एक राष्ट्रीय स्तर का उच्च तकनीकी उद्यम है जो अनुसंधान एवं विकास, उत्पादन और बिक्री को एकीकृत करता है। इसे वुहान "साइंस एंड टेक्नोलॉजी लिटिल जाइंट" एंटरप्राइज और "गज़ेल एंटरप्राइज" की उपाधि से सम्मानित किया गया है।

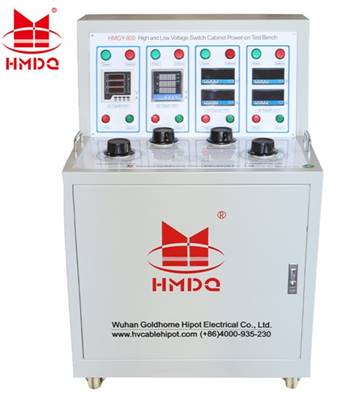

उच्च - और निम्न - वोल्टेज स्विचगियर एनर्जाइज़ेशन टेस्ट बेंच के क्षेत्र में, गोल्डहोम ने एचएमजीवाई मॉडल द्वारा प्रस्तुत उत्पादों की एक श्रृंखला लॉन्च की है। एचएमजीवाई ऊर्जा परीक्षण बेंच का उपयोग फैक्ट्री कमीशनिंग और डिबगिंग के लिए उच्च - और निम्न {{4} वोल्टेज स्विचगियर निर्माताओं द्वारा किया जाता है, और इसका उपयोग साइट डीसी ऑपरेटिंग बिजली आपूर्ति को बदलने के लिए सबस्टेशन रखरखाव के साथ-साथ डीसी पावर की आवश्यकता वाले अन्य अनुप्रयोगों में भी किया जा सकता है।
एचएमजीवाई श्रृंखला के मुख्य लाभ चार प्रमुख क्षेत्रों में परिलक्षित होते हैं। पहला है इसका इंटीग्रेटेड डिज़ाइन. कई एसी और डीसी बिजली स्रोतों को एकीकृत करके, यह स्विचगियर के परीक्षण की सुविधा प्रदान करता है और कार्य कुशलता में काफी सुधार करता है। दूसरा उच्च परिशुद्धता माप है। यह वोल्टेज (और करंट) को बढ़ाने, रेगुलेटर बर्नआउट को रोकने के लिए स्वतंत्र ट्रांसफार्मर और वोल्टेज नियामकों को नियोजित करता है; करंट, वोल्टेज और आवृत्ति के लिए माप उपकरण क्लास 0.5 डिजिटल मीटर का उपयोग करते हैं, जबकि सेंसर माप सटीकता सुनिश्चित करने के लिए क्लास 0.5S घटकों का उपयोग करते हैं। तीसरा है मॉड्यूलर सुरक्षा नियंत्रण। कैबिनेट के भीतर प्राथमिक घटक सुप्रसिद्ध घरेलू ब्रांडों से प्राप्त किए जाते हैं; प्रत्येक सर्किट में आउटपुट के लिए स्वतंत्र स्विच नियंत्रण की सुविधा होती है, और सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए कई बिजली आपूर्ति समूहों को व्यक्तिगत रूप से नियंत्रित किया जाता है। चौथा है अनुकूलन. सिस्टम को विशेष परीक्षण आवश्यकताओं को समायोजित करते हुए विशिष्ट उपयोगकर्ता परीक्षण आवश्यकताओं को पूरा करने के लिए तैयार किया जा सकता है।
