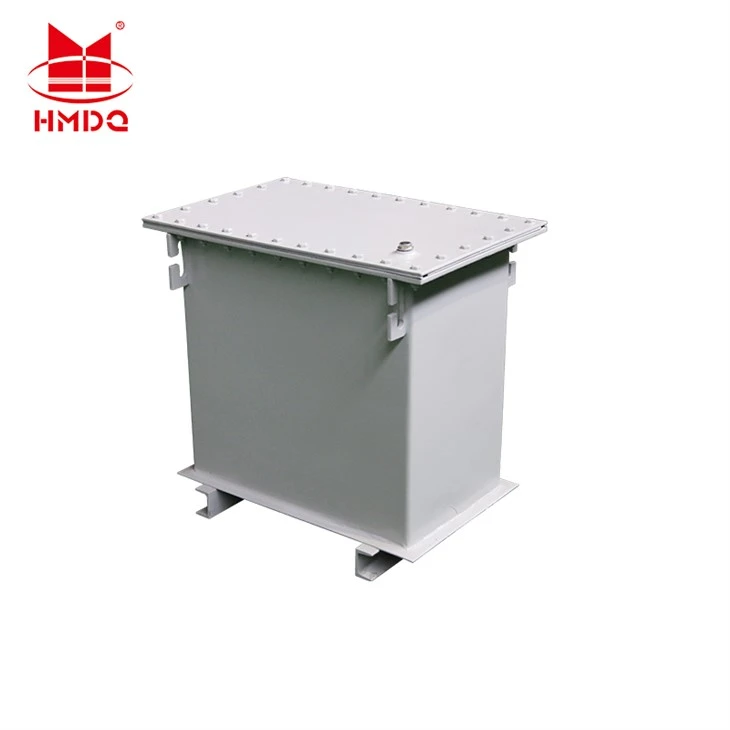

एसी अनुनाद प्रणाली के लिए उच्च वोल्टेज रिएक्टर 280KV

एचएमसीएक्सजेड 150 केवीए/280 केवी इंसुलेटेड बेलनाकार आंशिक डिस्चार्ज - फ्री टेस्ट ट्रांसफार्मर सिस्टम विद्युत उपकरणों की पावर फ्रीक्वेंसी वोल्टेज परीक्षण के लिए डिज़ाइन किया गया है, विशेष रूप से आंशिक डिस्चार्ज स्तरों के लिए सख्त आवश्यकताओं वाले अनुप्रयोगों में। यह प्रणाली विभिन्न वोल्टेज स्तरों और क्षमताओं के विद्युत उपकरणों के लिए बिजली आवृत्ति झेलने वाली वोल्टेज और आंशिक डिस्चार्ज परीक्षण आवश्यकताओं को पूरा करती है।

जांच भेजें

विवरण

तकनीकी पैरामीटर

उत्पाद वीडियो

उत्पाद सिंहावलोकन

तकनीकी मापदंड

logo1

रेटेड क्षमता 150 केवीए
इनपुट वोल्टेज 0.4 केवी (400 वी)
इनपुट करंट 375 ए
उच्च -वोल्टेज आउटपुट 0-280 केवी
उच्च-वोल्टेज धारा 0.53 ए
तरंगरूप विरूपण 3% से कम या उसके बराबर
वाइंडिंग वोल्टेज अनुपात 1000:1 मापना
पावर फ्रीक्वेंसी ग्राउंड 5 केवी/1 मिनट तक कम वोल्टेज इनपुट टर्मिनलों के वोल्टेज का सामना करती है
ढांकता हुआ नुकसान<0.3%
शोर 60 डीबी से कम या उसके बराबर
आंशिक निर्वहन स्तर 0-250 केवी: 1-3 पीसी से कम या बराबर
0-280 केवी: 3-5 पीसी से कम या उसके बराबर
रेटेड वोल्टेज और रेटेड करंट पर अनुमेय परिचालन समय: 30 मिनट निरंतर (परिवेश के तापमान से शुरू)
रेटेड वोल्टेज और रेटेड करंट के दो-तिहाई पर: निरंतर संचालन
प्रतिबाधा 3%-12%
मानक जेबी/टी9641-1999 "टेस्ट ट्रांसफार्मर" का अनुपालन करता है

पूछे जाने वाले प्रश्न

प्रश्न: इस उपकरण के विभिन्न विन्यास क्या हैं, और मुझे उपयुक्त मॉडल का चयन कैसे करना चाहिए?

उत्तर: इसके चार प्रकार हैं: सिंगल {{0}फेज आयरन {{1}केस्ड, आयरन {2}केस्ड कैस्केड, इंसुलेटेड{3}ट्यूब, और इंसुलेटेड{4}ट्यूब कैस्केड। उच्च आंशिक निर्वहन आवश्यकताओं वाले अनुप्रयोगों के लिए, इंसुलेटेड -ट्यूब या इंसुलेटेड-ट्यूब कैस्केड प्रकार चुनें; कम आवश्यकताओं वाले मानक अनुप्रयोगों के लिए, लोहे का आवरण प्रकार उपयुक्त है।

प्रश्न: वोल्टेज विभक्त के पैरामीटर और सटीकता क्या हैं?

ए: रेटेड वोल्टेज: 250 केवी; वोल्टेज विभाजन अनुपात: 1000:1; माप सटीकता: कक्षा 1.5; ढांकता हुआ नुकसान:<0.5%; capacitance deviation: ±1.5%; built-in temperature compensation.

प्रश्न: क्या आइसोलेशन ट्रांसफार्मर फ़िल्टरिंग प्रदान करता है?

A:Yes, with attenuation >40 dB in the 40 kHz–100 kHz range and >100 kHz-1 मेगाहर्ट्ज रेंज में 60 डीबी। यह प्रभावी ढंग से हस्तक्षेप को दबाता है और सटीक आंशिक निर्वहन परीक्षण सुनिश्चित करता है।
