उत्पाद अवलोकन एवं अनुप्रयोगपरिदृश्यों
उत्पाद अवलोकन

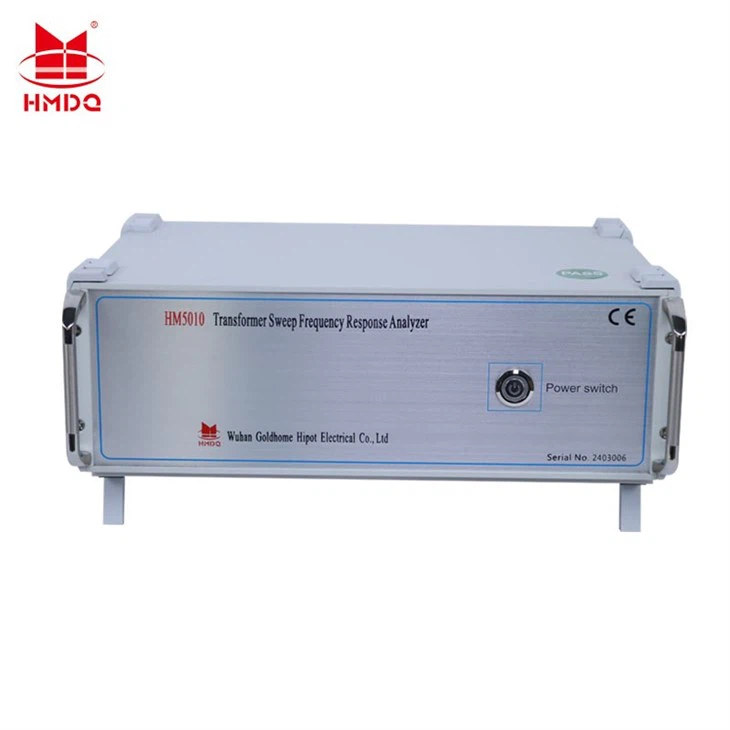

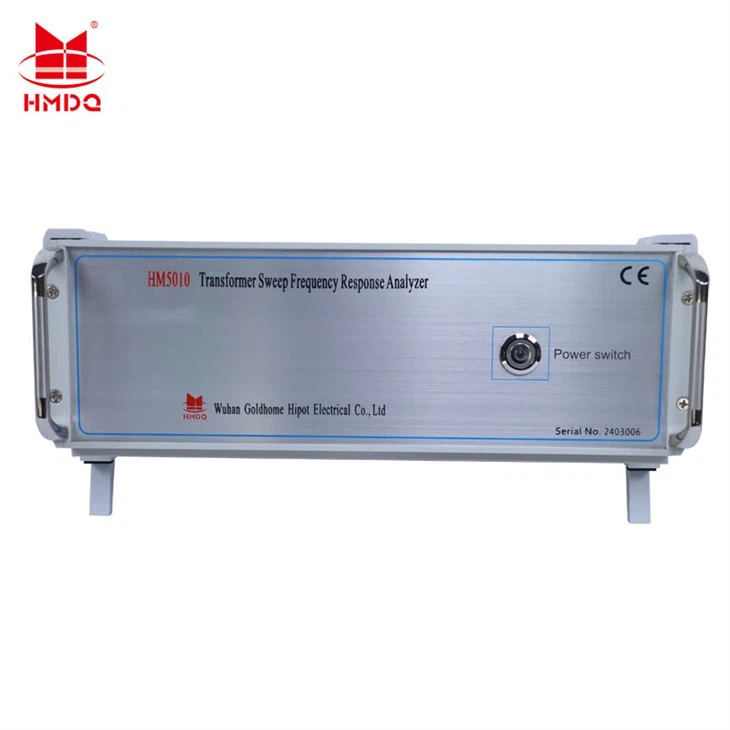

ट्रांसफार्मर वाइंडिंग विरूपण/स्वीप फ्रीक्वेंसी परीक्षक में एक उच्च परिशुद्धता माप प्रणाली शामिल है जिसमें एक लैपटॉप कंप्यूटर और एक माइक्रोकंट्रोलर शामिल है। इसमें एक कॉम्पैक्ट संरचना और सरल संचालन है, जो व्यापक परीक्षण और विश्लेषण क्षमताएं प्रदान करता है। उपयोगकर्ता निर्देश मैनुअल का हवाला देकर या संक्षिप्त प्रशिक्षण के बाद डिवाइस को स्वतंत्र रूप से संचालित कर सकते हैं।
विशेषताएं एवं लाभ
1. डेटा अधिग्रहण और नियंत्रण एक उच्च गति, अत्यधिक एकीकृत माइक्रोप्रोसेसर का उपयोग करता है।
2. लैपटॉप और उपकरण के बीच संचार एक यूएसबी इंटरफ़ेस का उपयोग करता है।
3. लैपटॉप और उपकरण के बीच संचार वायरलेस ब्लूटूथ इंटरफ़ेस या वायरलेस वाईफाई इंटरफ़ेस (वैकल्पिक एक्सेसरी) का उपयोग कर सकता है।
वायरलेस वाईफाई इंटरफ़ेस टैबलेट और स्मार्टफ़ोन पर सुविधाजनक उपयोग की सुविधा प्रदान करता है।
4. हार्डवेयर कोर डीडीएस {{1}विशिष्ट डिजिटल हाई{2}स्पीड फ़्रीक्वेंसी स्वीपिंग तकनीक (यूएसए) का उपयोग करता है। परीक्षण से विकृति, उभार, विस्थापन, झुकाव, अंतर {{4}टर्न शॉर्ट {{5}सर्किट विरूपण, और चरण {{6} से {{7} चरण संपर्क शॉर्ट सर्किट जैसे घुमावदार दोषों का सटीक निदान होता है।
5. उच्च{{1}स्पीड दोहरी{{2}चैनल 16{{4}बिट ए/डी नमूनाकरण (साइट पर टैप-चेंजर समायोजन दृश्यमान तरंग रूप वक्र परिवर्तन उत्पन्न करता है)।
6. अधिकतम शिखर ±10V के साथ सॉफ़्टवेयर -समायोज्य सिग्नल आउटपुट आयाम।
7. कंप्यूटर स्वचालित रूप से परीक्षण परिणामों का विश्लेषण करता है और इलेक्ट्रॉनिक दस्तावेज़ (वर्ड प्रारूप) उत्पन्न करता है।
8. दोहरी माप प्रणाली जो रैखिक स्वीप और खंडित स्वीप मोड का समर्थन करती है, जो दोनों प्रचलित घरेलू माप पद्धतियों के साथ संगत है।
9. आयाम{{1}आवृत्ति विशेषताएँ आयाम-आवृत्ति विशेषता परीक्षकों के लिए राष्ट्रीय तकनीकी विशिष्टताओं का अनुपालन करती हैं।
10. स्वचालित परीक्षण डेटा विश्लेषण प्रणाली।
लागू शर्तें
1. रैखिक स्वीप वितरण
स्वीप माप सीमा: (10 हर्ट्ज) से (10 मेगाहर्ट्ज) 40,000 स्वीप पॉइंट के साथ, 0.25 किलोहर्ट्ज़, 0.5 किलोहर्ट्ज़ और 1 किलोहर्ट्ज़ के रिज़ॉल्यूशन।
2. खंडित स्वीप मापन वितरण
स्वीप माप सीमा: (0.5kHz) से (1MHz), 2000 स्वीप पॉइंट;
(0.5kHz) से (10kHz)
(10kHz) से (100kHz)
(100kHz) से (500kHz)
(500kHz) से (1000kHz)
अतिरिक्त जानकारी
मुख्य उपकरण
एसएफआरए विश्लेषक मुख्य इकाई -1
एसएफआरए सॉफ्टवेयर वाला लैपटॉप -1
संचार केबल (यूएसबी/ईथरनेट) -1
आउटपुट (स्रोत) एलिगेटर क्लिप्स के साथ समाक्षीय केबल -1
एलीगेटर क्लिप्स के साथ इनपुट (माप) समाक्षीय केबल -1
हेवी-ड्यूटी एलीगेटर क्लिप्स (स्पेयर्स) -4
समर्पित ग्राउंडिंग केबल (छोटी, मोटी) -1
सुरक्षा एवं महत्वपूर्ण सहायक उपकरण
लॉकआउट/टैगआउट (LOTO) किट -1 सेट
पोर्टेबल ग्राउंडिंग और शॉर्ट-कटिंग किट -1 सेट
वोल्टेज परीक्षक / मेगर -1
कैमरा/स्मार्टफ़ोन (कनेक्शन फ़ोटो के लिए) -1
रखरखाव संबंधी अक्सर पूछे जाने वाले प्रश्न
हॉट टैग:ट्रांसफार्मर स्वीप फ्रीक्वेंसी रिस्पांस विश्लेषक, घुमावदार विरूपण परीक्षक
लोकप्रिय टैग: ट्रांसफार्मर स्वीप फ्रीक्वेंसी टेस्ट एसएफआरए, चीन ट्रांसफार्मर स्वीप फ्रीक्वेंसी टेस्ट एसएफआरए निर्माता, फैक्टरी
तकनीकी निर्देश
1. आयाम माप सीमा: (-120dB) से (+20dB)
2. आयाम माप सटीकता: 0.1dB
3. स्कैन आवृत्ति सटीकता: 0.005%
4. सिग्नल इनपुट प्रतिबाधा: 1MΩ
5. सिग्नल आउटपुट प्रतिबाधा: 50Ω
6. सिग्नल आउटपुट आयाम: ±20V
7. सामान्य -मोड परीक्षण दोहराने योग्यता: 99.9%
8. उपकरण आयाम (LxWxH): 350x300x140 (मिमी)
9. उपकरण एल्यूमीनियम केस आयाम (LxWxH): 390x310x340 (मिमी)
10. कुल वजन: 13 किलो
11. ऑपरेटिंग तापमान: -10 डिग्री से +40 डिग्री
भंडारण तापमान: -20 डिग्री से +70 डिग्री
सापेक्षिक आर्द्रता:<90%, non-condensing
