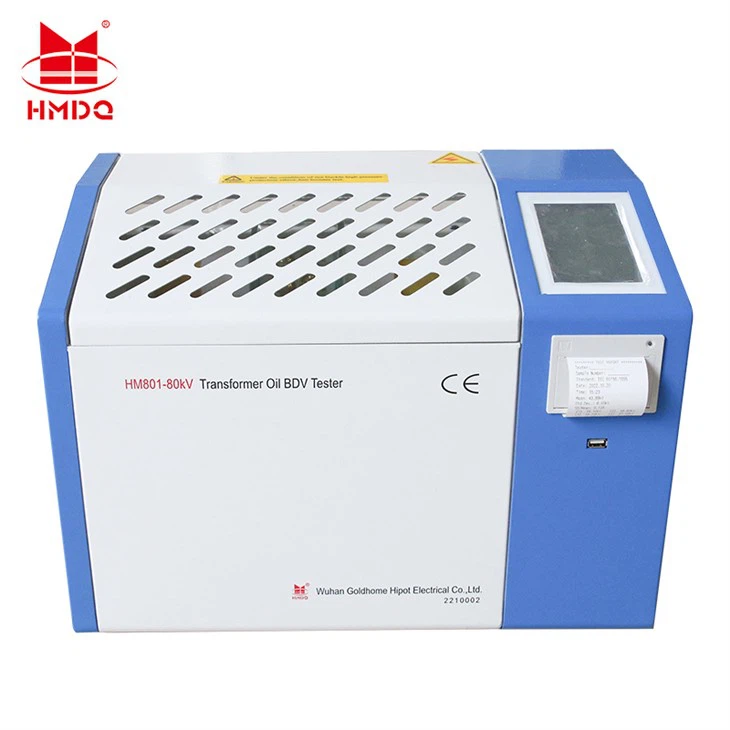

ट्रांसफार्मर तेल बीडीवी परीक्षक

HM801 एक स्वचालित उपकरण है जिसे विशेष रूप से त्वरित और सटीक माप के लिए डिज़ाइन किया गया हैट्रांसफार्मर इन्सुलेशन तेल का ब्रेकडाउन वोल्टेज।ब्रेकडाउन वोल्टेज इन्सुलेशन तेल के विद्युत इन्सुलेशन प्रतिरोध का मूल्यांकन करने के लिए एक महत्वपूर्ण संकेतक है। ब्रेक डाउन वोल्टेज को यह देखकर मापा जाता है कि तेल में डूबे दो इलेक्ट्रोडों के बीच स्पार्किंग स्ट्रिंग किस वोल्टेज पर विशिष्ट अंतराल से अलग होती है। बीडीवी का कम मूल्य तेल में नमी की मात्रा और संवाहक पदार्थों की उपस्थिति को इंगित करता है।

आवेदन पत्र:

1.पावर ग्रिड (सबस्टेशन और पावर प्लांट)​

ट्रांसफार्मर (जैसे, 110kV/220kV पावर ट्रांसफार्मर) और तेल डूबे हुए रिएक्टरों में तेल का परीक्षण। ये उपकरण उच्च वोल्टेज घटकों को इन्सुलेट करने के लिए तेल पर निर्भर होते हैं; कम बीडीवी का मतलब है कि तेल शॉर्ट सर्किट को नहीं रोक सकता, जिससे बिजली कटौती का खतरा है

नए ट्रांसफार्मर की स्थापना (तेल की गुणवत्ता को सत्यापित करने के लिए) और नियमित रखरखाव (यह जांचने के लिए कि क्या तेल समय के साथ ख़राब होता है, उदाहरण के लिए, नमी या अशुद्धियों के कारण) के दौरान उपयोग किया जाता है।

2.विद्युत उपकरण विनिर्माण

ट्रांसफार्मर, तेल में डूबे हुए कैपेसिटर, या वोल्टेज रेगुलेटर बनाने वाली फैक्ट्रियां उत्पादों में भरने से पहले ट्रांसफार्मर तेल की गुणवत्ता की जांच करने के लिए बीडीवी परीक्षकों का उपयोग करती हैं। यह सुनिश्चित करता है कि दोषपूर्ण उपकरणों से बचते हुए केवल (योग्य) इन्सुलेशन शक्ति वाले तेल का उपयोग किया जाता है

3.नवीकरणीय ऊर्जा (पवन और सौर ऊर्जा)​

पवन टरबाइन और सौर ऊर्जा स्टेशन ग्रिड आपूर्ति के लिए वोल्टेज बढ़ाने के लिए तेल में डूबे हुए ट्रांसफार्मर का उपयोग करते हैं। बीडीवी परीक्षण तेल की विफलता को रोकता है जो ऊर्जा संचरण को रोक सकता है -विशेष रूप से दूरस्थ पवन/सौर खेतों के लिए महत्वपूर्ण है जहां डाउनटाइम महंगा है।

4.रेलवे और मेट्रो विद्युत प्रणाली

रेलवे ट्रैक्शन सबस्टेशन (पावरिंग ट्रेन) और मेट्रो इलेक्ट्रिकल सिस्टम तेल से भरे ट्रांसफार्मर का उपयोग करते हैं। बीडीवी परीक्षण यह सुनिश्चित करते हैं कि तेल का इन्सुलेशन विश्वसनीय है, ब्रेकडाउन को रोकता है जो ट्रेन संचालन में देरी या रोक सकता है

5.औद्योगिक कारखाने (भारी उद्योग)।

कारखाने (इस्पात, रसायन, खनन) भारी मशीनरी को बिजली देने के लिए बड़े ट्रांसफार्मर का उपयोग करते हैं। ट्रांसफार्मर तेल का बीडीवी परीक्षण अप्रत्याशित उपकरण शटडाउन से बचाता है, जो उत्पादन निरंतरता बनाए रखने के लिए महत्वपूर्ण है (उदाहरण के लिए, एक स्टील मिल के ट्रांसफार्मर की विफलता पूरी उत्पादन लाइन को रोक सकती है)।​

6. ट्रांसफार्मर तेल पुनर्चक्रण एवं आपूर्ति

जो कंपनियाँ प्रयुक्त ट्रांसफार्मर तेल का पुनर्चक्रण करती हैं या नए तेल की आपूर्ति करती हैं, वे तेल की गुणवत्ता की पुष्टि करने के लिए BDV परीक्षकों का उपयोग करती हैं। पुन: उपयोग से पहले पुनर्चक्रित तेल को बीडीवी मानकों को पूरा करना होगा; नए तेल का परीक्षण यह सुनिश्चित करने के लिए किया जाता है कि यह इन्सुलेशन के लिए उद्योग विनिर्देशों (उदाहरण के लिए, आईईसी 60296) को पूरा करता है।

1. 0 ~ 80KV की रेंज में वोल्टेज परीक्षण का सामना करें।
2.बड़ी-स्क्रीन एलसीडी।
3.सरल ऑपरेशन
4. 100 प्रयोगात्मक परिणाम संग्रहीत करें, और वर्तमान पर्यावरण तापमान और आर्द्रता प्रदर्शित करें।
5. पूरी प्रक्रिया को नियंत्रित करना आसान है।
6. ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए ओवरवॉल्टेज, ओवरकरंट, सीमित सुरक्षा के साथ।
7. तापमान माप डिस्प्ले फ़ंक्शन और सिस्टम क्लॉक डिस्प्ले के साथ।
8. मानक RS232 इंटरफ़ेस।

1. पर्यावरण का तापमान:0-40 डिग्री

2. सापेक्ष आर्द्रता:85% से कम या उसके बराबर

3. कार्यशील विद्युत आपूर्ति:एसी 220V ± 20%

4. विद्युत आवृत्ति:50 हर्ट्ज़ ± 5 हर्ट्ज़

5. बिजली की खपत:＜200 W

1. उपकरण बड़ी क्षमता वाले सिंगल चिप माइक्रो कंप्यूटर नियंत्रण का उपयोग करता है, जो काम में स्थिर और विश्वसनीय है।

2. डेथ मशीन को रोकने के लिए डिवाइस में वॉचडॉग सर्किट का व्यापक दायरा है;

3. विभिन्न ऑपरेशन विकल्प, उपकरण प्रोग्राम में GB507-1986, GB507-2002 दो राष्ट्रीय मानक विधियां और कस्टम ऑपरेशन हैं, जो विभिन्न उपयोगकर्ताओं की विभिन्न पसंदों के अनुकूल हो सकते हैं;

4. उपकरण तेल कप को एक विशेष ग्लास में डाला जाता है, जो तेल रिसाव जैसी हस्तक्षेप घटना को समाप्त करता है;

5. उपकरण का अनोखा हाई वोल्टेज एंड सैंपलिंग डिज़ाइन परीक्षण मूल्य को सीधे ए/डी कनवर्टर में जाने की अनुमति देता है, जिससे सिमुलेशन सर्किट के कारण होने वाली त्रुटि से बचा जा सकता है और माप परिणाम अधिक सटीक हो जाते हैं;

6. उपकरण में प्रवाह, अधिक दबाव, शॉर्ट सर्किट आदि का कार्य होता है, और इसमें मजबूत विरोधी हस्तक्षेप क्षमता और विद्युत चुम्बकीय संगतता होती है;

7. पोर्टेबल संरचना, स्थानांतरित करने में आसान, इनडोर और आउटडोर उपयोग बहुत सुविधाजनक है।

HM801 एक स्वचालित उपकरण है जिसे विशेष रूप से ट्रांसफार्मर इन्सुलेशन तेल के ब्रेकडाउन वोल्टेज को जल्दी और सटीक रूप से मापने के लिए डिज़ाइन किया गया है। इन्सुलेशन तेल के विद्युत इन्सुलेशन प्रतिरोध के मूल्यांकन के लिए ब्रेकडाउन वोल्टेज एक महत्वपूर्ण संकेतक है।

लोकप्रिय टैग: ट्रांसफार्मर तेल बीडीवी परीक्षक, चीन ट्रांसफार्मर तेल बीडीवी परीक्षक निर्माता, कारखाना

1. आउटपुट वोल्टेज: 0 ~ 80kv (100KV को विशेष डिजाइन की आवश्यकता है)

2. बूस्टर क्षमता:1.5kVA
3. बूस्टर गति: 2.0kv/s, 3.0kv/s, वैकल्पिक खराब मिस: 0.2kV/s
4. शक्ति विरूपण कारक:<1%
5. डिस्प्ले मोड: बड़ी स्क्रीन एलसीडी कैरेक्टर डिस्प्ले
6. इलेक्ट्रोड रिक्ति: मानक 2.5 मिमी
7. कुल मिलाकर आयाम: 410 मिमी लंबा; 390 मिमी चौड़ा; 380 मिमी ऊंचा
8. उपकरण का वजन: 26 किलो
