उत्पाद अवलोकन और अनुप्रयोग परिदृश्य
अवलोकन

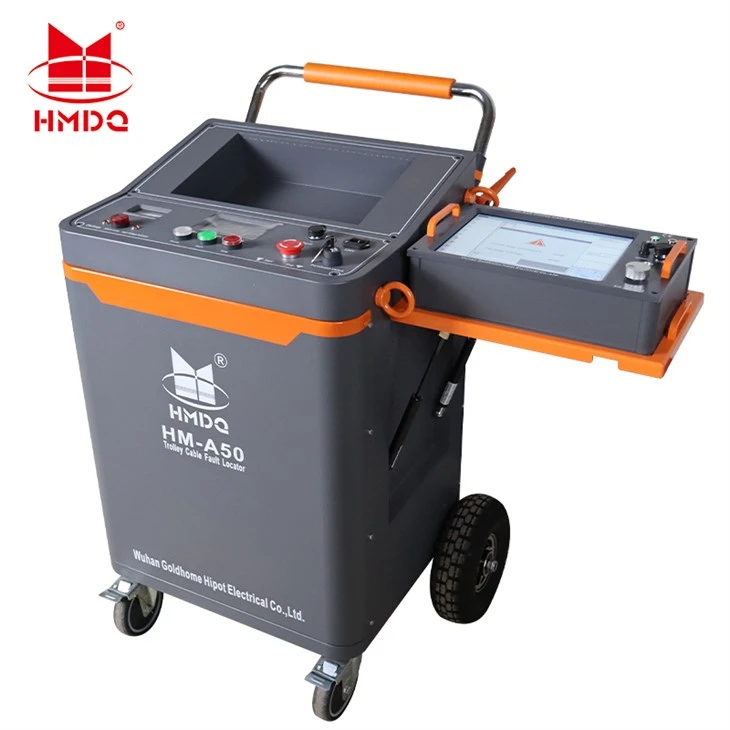

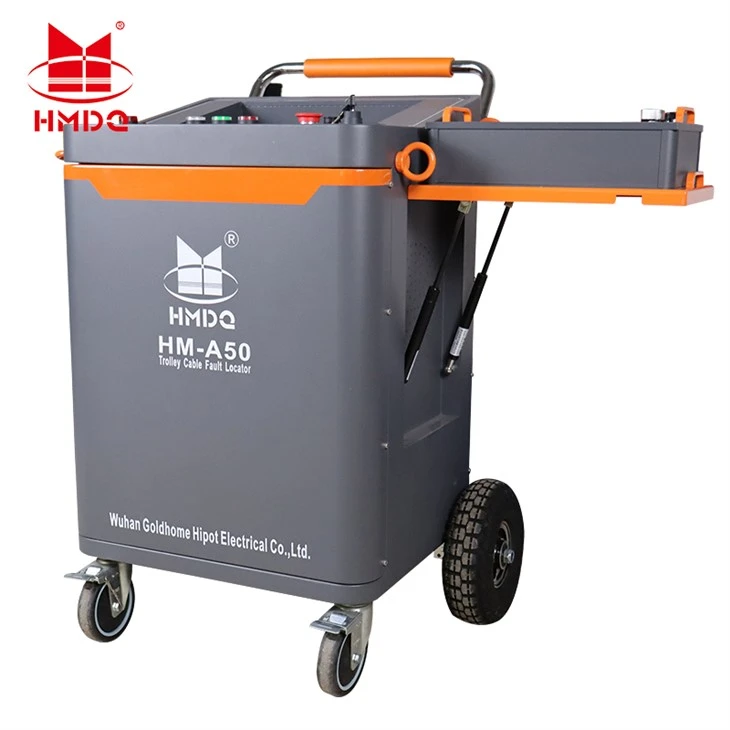

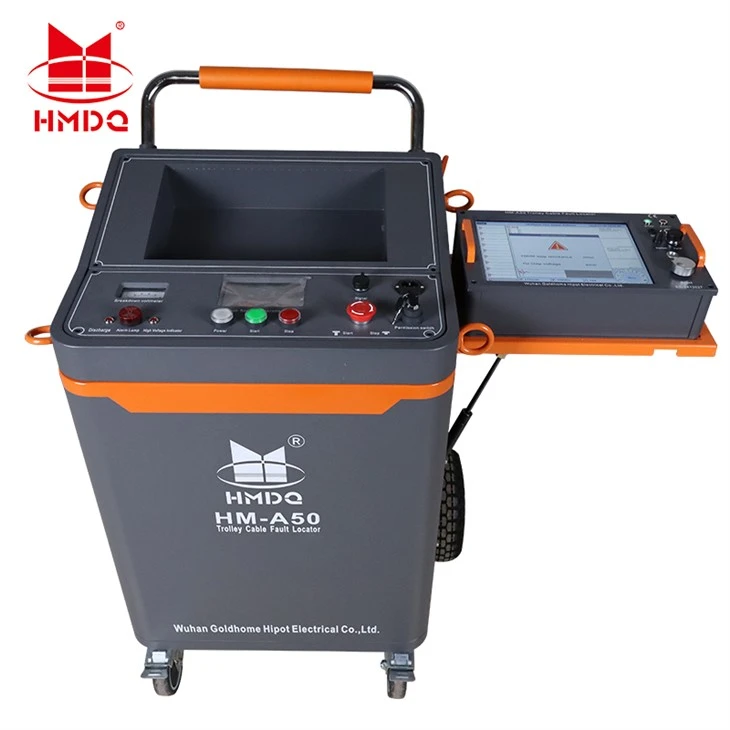

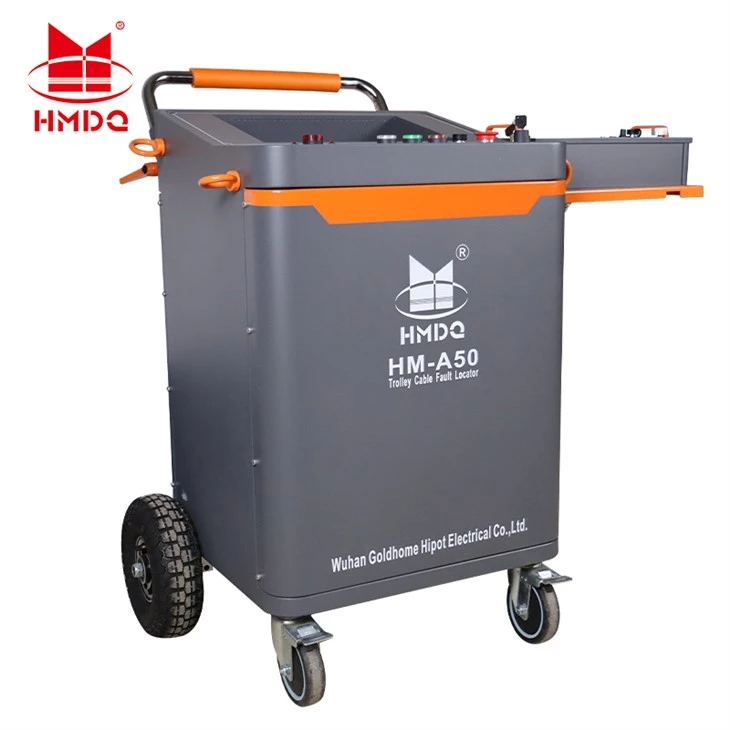

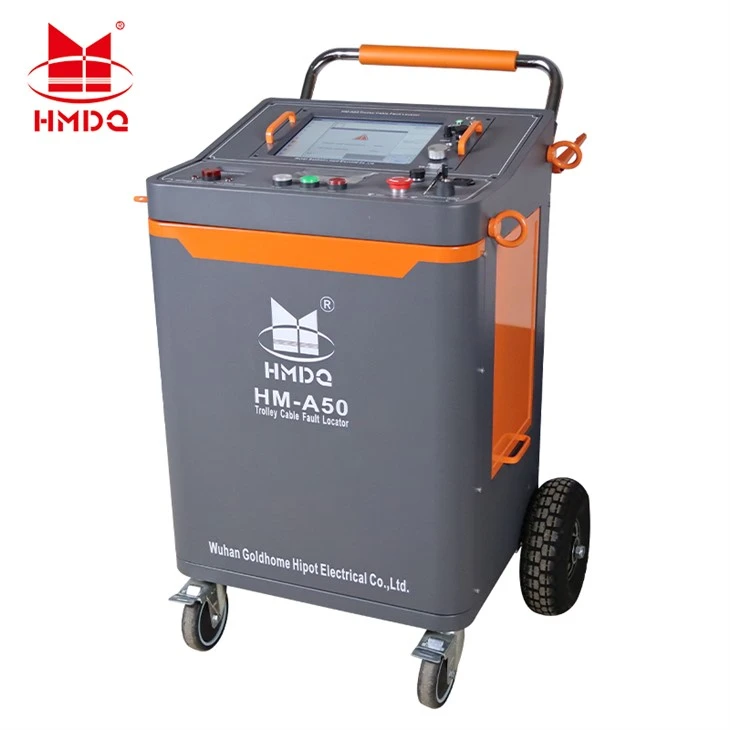

एकीकृत केबल फॉल्ट लोकेटर एक बहुक्रियाशील, उच्च -सटीक केबल डिटेक्शन डिवाइस है जिसे तेजी से गलती स्थानीयकरण और निदान के लिए डिज़ाइन किया गया है। यह कॉपर/एल्यूमीनियम में फॉल्ट डिटेक्शन का समर्थन करता है - कोर पावर केबल्स (220V -380KV), समाक्षीय संचार केबल, और टेलीफोन केबल, 20 से अधिक फॉल्ट प्रकार जैसे कि ओपन सर्किट, शॉर्ट सर्किट, हाई -प्रतिरोध रिसाव और खराब ग्राउंडिंग को कवर करते हैं। इसमें पथ पहचान क्षमता भी है।
अनुप्रयोग परिदृश्य
बिजली उद्योग: ट्रांसमिशन लाइन रखरखाव, सबस्टेशन केबल निरीक्षण।
संचार क्षेत्र: समाक्षीय और टेलीफोन केबलों के लिए दोष समस्या निवारण।
नगर अभियांत्रिकी: भूमिगत केबल पथ पहचान और सटीक गलती पिनपॉइंटिंग।
औद्योगिक क्षेत्र: कारखाने क्षेत्रों में उच्च/निम्न - वोल्टेज केबल सिस्टम रखरखाव।
प्रमुख विशेषताएं और लाभ
बहुआयामी परीक्षण: सभी केबल फॉल्ट प्रकारों को कवर करने के लिए कम - वोल्टेज पल्स, आवेग फ्लैशओवर, और कई - पल्स विधियों का समर्थन करता है।
स्मार्ट प्रचालन: उप -मेनू इंटरैक्शन, रियल - टाइम वेवफॉर्म डिस्प्ले के साथ चीनी इंटरफ़ेस, और व्याख्या त्रुटियों को कम करने के लिए 8 ऐतिहासिक तरंग तुलना।
उच्च परिशुद्धता और दक्षता: 0 का रिज़ॉल्यूशन।
सुरक्षा संरक्षण: ग्राउंडिंग प्रोटेक्शन, इमरजेंसी स्टॉप बटन, और पावर - लॉस प्रोटेक्शन ऑपरेशनल सेफ्टी सुनिश्चित करता है।
लचीला विन्यास: निर्मित - मॉड्यूलर पल्स कैपेसिटर (2μF -32μF) में, उच्च -वोल्टेज आउटपुट के लिए डीसी, एकल/आवधिक डिस्चार्ज मोड का समर्थन करता है।
पोर्टेबल और टिकाऊ: निर्मित - बाहरी शक्ति के बिना क्षेत्र के उपयोग के लिए बैटरी में; कॉम्पैक्ट आकार (534 × 444 × 805 मिमी), 75 किग्रा से कम या बराबर वजन।
मुख्य लाभ:
उच्च - प्रतिरोध गलती तरंग सरलीकरण तकनीक व्याख्या कठिनाई को 50%तक कम कर देती है।
निर्मित - ऐतिहासिक विश्लेषण और फिर से निरीक्षण के लिए डेटा भंडारण में।
परिचालन की स्थिति
बिजली की आपूर्ति: AC 220V ± 10%, 50Hz; 2Hz; निर्मित - बैटरी में कॉर्डलेस ऑपरेशन का समर्थन करता है।
पर्यावरण: 1000 मीटर से कम या उसके बराबर, तापमान - 10 डिग्री -40 डिग्री, 80%से कम या उसके बराबर आर्द्रता।
सुरक्षा आवश्यकताओं: उचित ग्राउंडिंग आवश्यक; डिवाइस ब्लॉक उच्च - वोल्टेज सक्रियण यदि ग्राउंडिंग दोषपूर्ण है।
अतिरिक्त सुविधाओं
डेटा प्रबंधन: पोस्ट -एनालिसिस के लिए लहरों/डेटा को स्टोर और पुनर्प्राप्त करता है।
विस्तारित कार्य: ध्वनिक के लिए एक उच्च - वोल्टेज पल्स स्रोत के रूप में कार्य करता है - चुंबकीय सिंक्रनाइज़ेशन और चरण - वोल्टेज विधियाँ।
गौण संगतता: जटिल परिदृश्यों के लिए विभिन्न उच्च -वोल्टेज उपकरणों के साथ काम करता है।
रखरखाव और उपवास
Google विज्ञापनों के लिए अनुकूलित: हाइलाइट किए गए कीवर्ड में केबल फॉल्ट लोकेटर, हाई -सटीक, मल्टीफंक्शनल टेस्टिंग, 0। 5M रिज़ॉल्यूशन, पोर्टेबल डिज़ाइन, निर्मित - बैटरी, सुरक्षा सुरक्षा में शामिल हैं।
लोकप्रिय टैग: एकीकृत केबल फॉल्ट लोकेटर, चीन एकीकृत केबल फॉल्ट लोकेटर निर्माता, फैक्ट्री
तकनीकी निर्देश
|
वर्ग |
विवरण |
|
नमूनाकरण पैरामीटर |
दर: 1 0 mHz -200MHz; पल्स चौड़ाई: 0.05μs -8μs; वेव वेग: 5 पूर्व निर्धारित प्रकार। |
|
वोल्टेज रेंज |
केबल संगतता: 38 0 V -380KV; आवेग वोल्टेज: 0–32kV (3 समायोज्य रेंज)। |
|
परीक्षण प्रदर्शन |
अधिकतम दूरी: 6 0 किमी; संकल्प: 0। 5M; अंधा क्षेत्र: 0 से कम या बराबर। सटीकता: ± 0.5 मी। |
|
संधारित्र विन्यास |
8μf/32kv, 8μf/16kv, 2μf/32kv; अधिकतम ऊर्जा भंडारण 1024J से अधिक या उसके बराबर है। |
|
डिस्चार्ज मोड |
समायोज्य चक्र ({{{0}} - 99s), डिस्चार्ज अवधि 1-99s (अनुशंसित: 0.3S)। |
|
भौतिक पैरामीटर |
आयाम: 534 × 444 × 805 मिमी; वजन: 75 किग्रा से कम या बराबर; ऑपरेटिंग अस्थायी: - 10 डिग्री -40 डिग्री; आर्द्रता: 80%से कम या बराबर। |
